スーパーリニアガイド

ボールの衝撃音・ゴロ付きを解消! がたつきなく最も静かでスムーズ

転動体にベアリングを使用したローラーガイドの中で最も静かでスムーズな製品です。
リニアガイドと比較して摩擦抵抗がはるかに小さく、全ストロークにおいて安定した直線運動を得ることができます。
隙間なく調整した状態で出荷しますので、お客様にて調整の必要はありません。
お客様の仕様に合わせ以下のシリーズよりお選びいただけます。(クリックするとページ下部へ移動します)

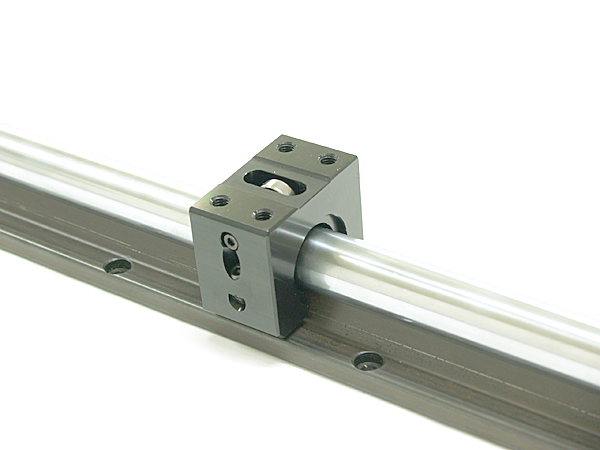

【スーパーリニアガイド SLG】

■ 標準仕様の丸軸支持台タイプ。
■ ベアリングケースはアルミニウム合金製のため耐食性に優れ、コンパクトに設計されています。
■ ベアリングはステンレス製が標準です。
■ 機械スペースに応じてA, B, Wの3種類の全長からお選びいただけます。なおAタイプにつきましては必ず1軸に2個以上でご使用ください。
■ LTGシリーズのレールは使用できませんのでご注意ください。
■ 衝撃荷重や振動がある場合、ベアリングが破損する恐れがありますので、耐衝撃用RGBシリーズをご使用ください。

衝撃・振動がある場合はこちらをご使用ください   標準・シャフトタイプはこちら   回転防止機構付きはこちら

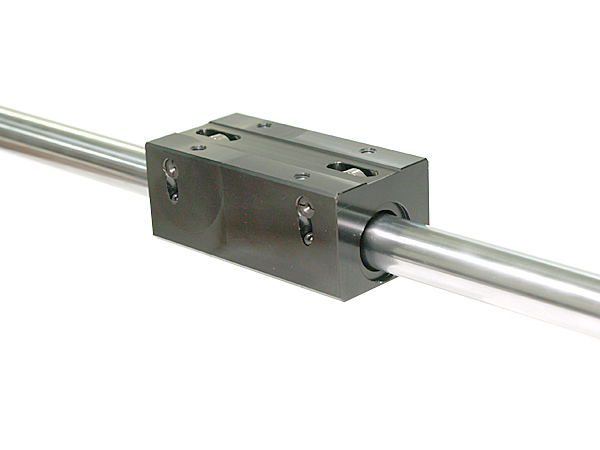

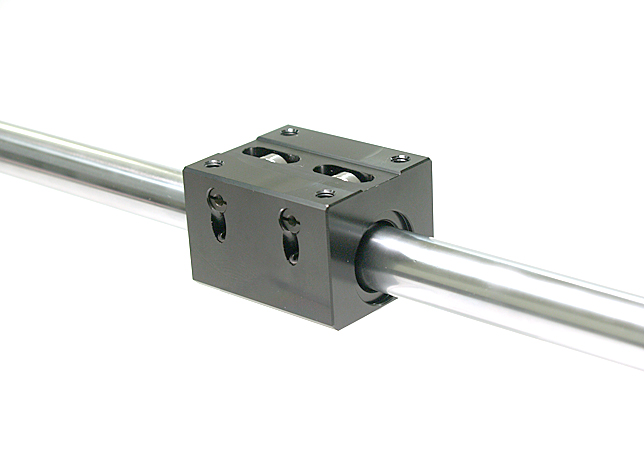

【スーパーリニアハウジング SLH】

■ 標準仕様のシャフトタイプ。
■ ベアリングケースはアルミニウム合金製のため耐食性に優れ、コンパクトに設計されています。
■ ベアリングはステンレス製が標準です。
■ 機械スペースに応じてA, B, Wの3種類の全長からお選びいただけます。なおAタイプにつきましては必ず1軸に2個以上でご使用ください。
■ シャフトに軸端加工を行う場合はベアリング走行面に干渉しないようご注意ください。
■ 衝撃荷重や振動がある場合、ベアリングが破損する恐れがありますので、耐衝撃用RGBシリーズをご使用ください。

衝撃・振動がある場合はこちらをご使用ください   標準・丸軸支持台タイプはこちら   回転防止機構付きはこちら

【スーパーリニアトルクガイド LTG】

■ 回転防止機構付きの丸軸支持台タイプ。
■ ベアリングケースはアルミニウム合金製のため耐食性に優れ、コンパクトに設計されています。
■ ベアリングはステンレス製が標準です。
■ 機械スペースに応じて標準とダブルの2種類の全長からお選びいただけます。
■ SLGシリーズおよびRGBシリーズのレールは使用できませんのでご注意ください。
■ 衝撃荷重や振動がある場合、ベアリングが破損する恐れがありますので、耐衝撃用RGBシリーズをご使用ください。

衝撃・振動がある場合はこちらをご使用ください   回転防止機構付き・シャフトタイプはこちら   標準タイプはこちら

【スーパーリニアトルクハウジング LT】

■ 回転防止機構付きのシャフトタイプ。
■ ベアリングケースはアルミニウム合金製のため耐食性に優れ、コンパクトに設計されています。
■ ベアリングはステンレス製が標準です。
■ 機械スペースに応じて標準とダブルの2種類の全長からお選びいただけます。
■ シャフトに軸端加工を行う場合は回転防止機構およびベアリング走行面に干渉しないようご注意ください。
■ 衝撃荷重や振動がある場合、ベアリングが破損する恐れがありますので、耐衝撃用RGBシリーズをご使用ください。

衝撃・振動がある場合はこちらをご使用ください   回転防止機構付き・丸軸支持台タイプはこちら   標準タイプはこちら

【耐衝撃用ローラーガイド RGB】

■ RGBシリーズはローラーにカムフォロアを採用することで、衝撃に強いローラーガイドとなっております。
■ ベアリングケースはアルミニウム合金製のため耐食性に優れ、コンパクトに設計されています。
■ LTGシリーズのレールは使用できませんのでご注意ください。
■ 衝撃荷重や振動がある場合、ベアリングが破損する恐れがありますので、耐衝撃用RGBシリーズをご使用ください。

標準タイプはこちら   回転防止機構付きはこちら

【丸軸支持台】

■ 丸軸支持台はS45Cとアルミの2種類を取り揃えております。
■ 精度等級により精密級とコマーシャル級があります。
■ シャフト材質はSUJ-2とSUS440Cの2種類からお選びいただけます。
■ こちらのレールはLTGシリーズには使用できませんのでご注意ください。


G-R (軸:SUJ-2)
GS-R (軸:SUS440C)

・精密級
・支持台材質:S45C
・軸径:φ16~φ30
・規格長さ:最大2.4m
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報
寸法表


GC-R (軸:SUJ-2)
GCS-R (軸:SUS440C)

・コマーシャル級
・支持台材質:S45C
・軸径:φ16~φ30
・規格長さ:最大2.4m
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報
寸法表


GAW-R (軸:SUJ-2)
GAWS-R (軸:SUS440C)

・精密級
・支持台材質:アルミ
・軸径:φ16~φ30
・規格長さ:最大2.4m
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報
寸法表


GA-R (軸:SUJ-2)
GAS-R (軸:SUS440C)

・コマーシャル級
・支持台材質:アルミ
・軸径:φ16~φ30
・規格長さ:最大2.4m
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報
寸法表
