LSI / LSIJ 内付リニアローラースライダー

高剛性・スムーズ・がたつきなし コンパクト設計ローラーガイド

レール内側にベアリングローラーを配置することで幅・高さ寸法を抑えたコンパクト設計。
隙間なく調整されたローラーはモーメント荷重に対し有効な配置なので片持ち使用でも、がたつきなくスムーズな動作を実現。
多くのご要望をいただき、防塵や高速運転に最適な潤滑ユニット付をはじめ、レール繋ぎ目での衝撃を大幅に低減できるつなぎユニットなど
ラインアップを拡充しております。

リニアローラースライダーカタログ一括ダウンロード    つなぎユニットの紹介動画はこちら(ページ下部へ移動します)

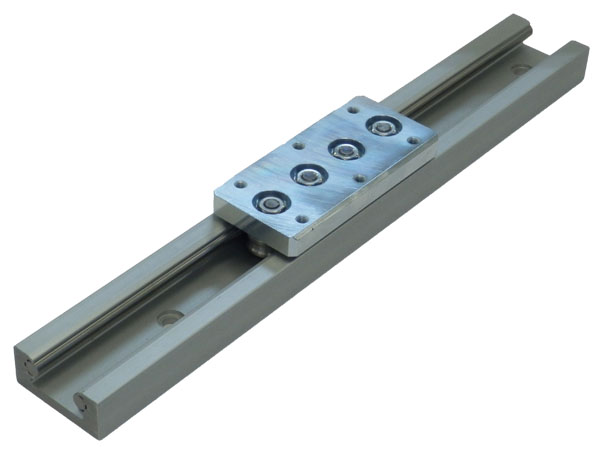

LSI (標準)

・4型番ラインアップ
・最大4m標準在庫
・つなぎユニット対応

CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
寸法表


LSIJ (潤滑ユニット付)

走行の度に丸軸部に適度な油膜が形成されるためメンテナンスの手間が省けます

CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
寸法表


LSIM-DB (吊り下げ仕様)

アルミプロファイルにLSIを2軸組み込んだモジュール化製品

CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
寸法表

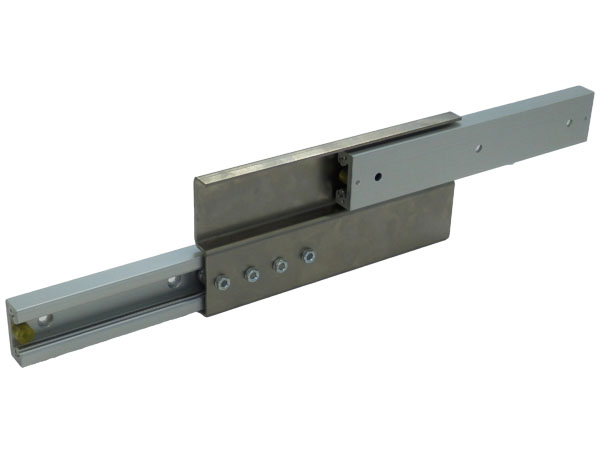

LSIM-DV (二段引き仕様)

レールを縦並びに配置したことで省スペース化が図れます

CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
寸法表

リニアローラースライダーカタログ一括ダウンロード

【つなぎユニット紹介動画】


従来の端面同士を合わせる繋ぎ方の場合、どんなに幅・高さ方向を合わせ、レール間の隙間をなくしても
極微少なズレにより繋ぎ目で引っ掛かりが発生し、衝撃による騒音に加え走行寿命にも影響を及ぼします。
今回開発しました、つなぎユニットを使用することでズレを極限まで抑え、繋ぎ目での引っ掛かりを大幅に
低減することができます。違いを実感頂くため是非、音を出してご覧ください。
※ 音量にはご注意ください。
