軽量・スムーズ・がたつきなし ベアリングローラーを使用した楽々ガイド
転動体にベアリングローラーを使用しているためボールが脱落する心配がないので、従来のガイドでは困難だったレールを繋いだ長尺搬送やレーンを変える乗り移り、メンテナンス時の着脱といったことが容易に行えます。
SPDR-Rシリーズは隙間なく調整されたベアリングローラーによりがたつきなく、スムーズな動作を実現。
VWシリーズはお客様にてレールの取付ピッチ・キャリッジプレートを自在に設計できます。
SPDR-Rシリーズ詳細はこちら(ページ下部へ移動します) VWシリーズ詳細はこちら(ページ下部へ移動します)
型番選定・寿命計算など技術的なお問い合わせはこちらから お見積・カタログ請求・その他のお問い合わせはこちらから
【SPDR-R】
シリーズをリニューアルいたしました。
鉄部材はトラックローラーと丸軸レール走行部のみに使用し、他はアルミにて構成されていますので装置の軽量化が図れます。
外形寸法・耐荷重に変更はございませんので、従来品から設計変更せずにお使い頂けます。

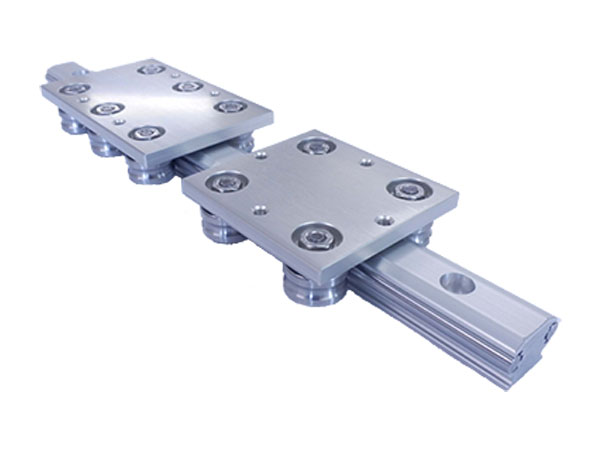

SPDR-R (標準)
SPDR-RL (ロング)
レール:最大4m標準在庫
丸軸部:ステンレス対応
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報
寸法表
価格はこちらから
【VW】
ラフな使用環境下においてもスムーズな動作を実現。
ベアリングはSUJ-2とSUS440Cの2種類、シーリングは共にゴムシールとなっており、ベアリングと組み合わせるブッシュもご用意しております。
レールはハーフカットされた構造になっており、ローラー走行部のみ部分焼入れしています。

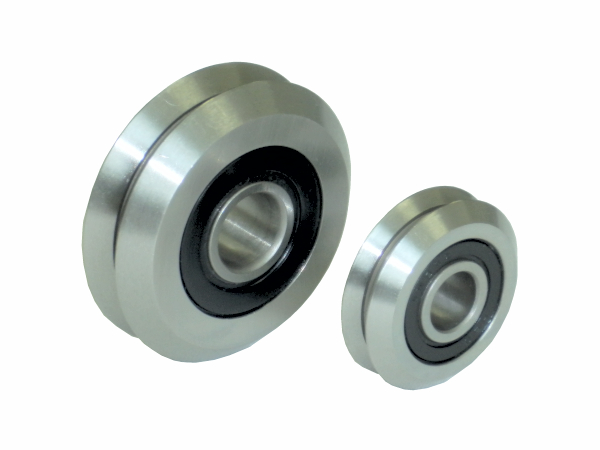

W-UU (SUJ-2)
SW-UU (SUS440C)
同サイズのレールと組み合わせてご使用ください
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報・寸法

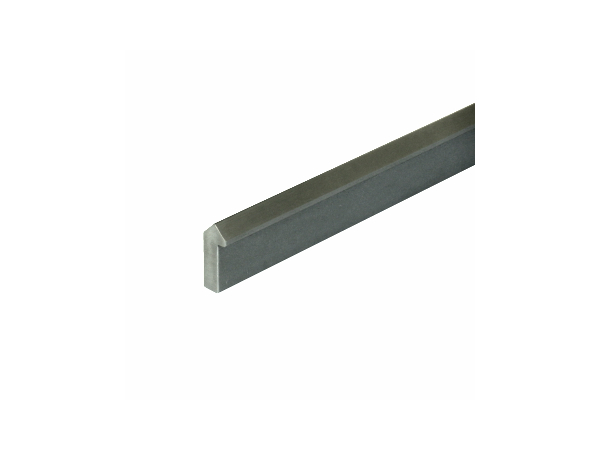

V (標準タイプ)
MV (防錆タイプ)
・3型番ラインアップ
・最大2m標準在庫
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報・寸法

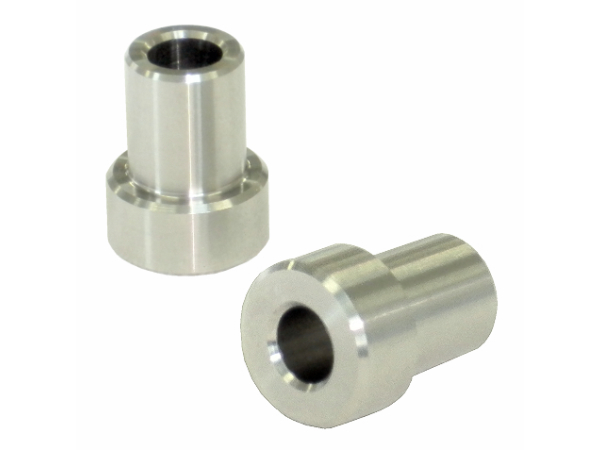

SB (同芯タイプ)
SB-E (偏芯タイプ)
同サイズのベアリングと組み合わせてご使用ください
CADデータ(2D)
CADデータ(3D Step)
CADデータ(3D Sat)
CADデータ(3D IGES)
技術情報・寸法
