U ウルトラシリーズ(超寿命)

従来比18.5倍の超寿命化! 過酷な使用条件下でも高い信頼性

高信頼性を求められる自動車産業・半導体産業を初めとして、24時間稼動の食品工場の自動化設備など、様々な分野で大変ご好評をいただいております。
また装置の大型化にともなったモーメント荷重の増大により早期にベアリングが破損するケースが増えてきておりますが、長年の研究・開発により苛酷なモーメント仕様でのご使用でも長寿命化を図れます。
当社のほぼ全てのリニアベアリングシリーズに適用でき、ベアリング型番の先頭に「U」を付けていただくことでご注文いただけます。

対応製品一覧はこちら(ページ下部へ移動します)

信頼性ランク区分の詳細はこちら(ページ下部へ移動します)

型番選定・寿命計算など技術的なお問い合わせはこちらから

お見積・カタログ請求・その他のお問い合わせはこちらから


【対応製品一覧】

■ 標準タイプ


■ メインテナンスフリータイプ

型番選定・寿命計算など技術的なお問い合わせはこちらから

お見積・カタログ請求・その他のお問い合わせはこちらから


【ランク別耐久試験結果】

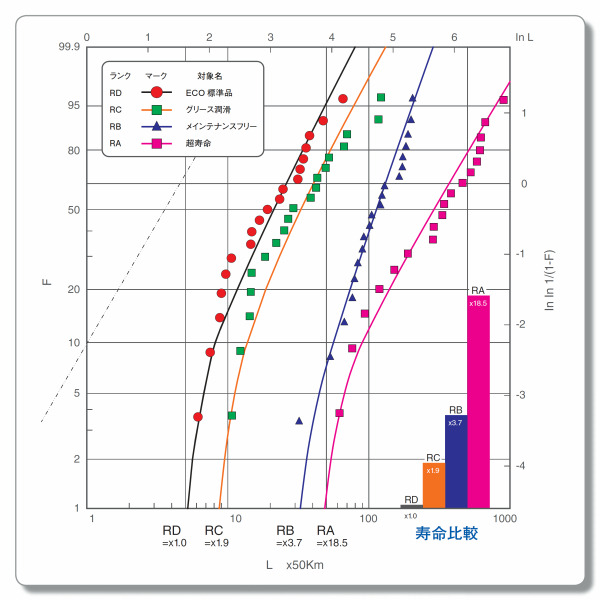

下のグラフはベアリング業界で一般的に使われる「ワイブル線図」というもので、縦軸が破損確率・横軸が走行距離を無次元化したものとなります。
当社のリニアベアリング4シリーズをランク分けし、その耐久試験の結果をプロットしております。
寿命比較
一番左の黒色二点鎖線がISOで定義された定格寿命を表しており、当社従来品ランクD(RD)の寿命は破損確率10%点でISO定格寿命と比して約7倍となっています。以下、各シリーズの説明をいたします。

ランクA(RA):ウルトラシリーズ(超寿命)

当社での長年にわたる各種耐久試験から、リニアベアリングの破損形態を様々な観点から解析しております。
このノウハウに基づき開発したシリーズで、従来品ランクDと比して18.5倍の長寿命化を図れます。
過大なモーメントの作用する場所、メンテナンス頻度の低下をご要望の場所、高信頼性を要求される場所へのご採用が進んでおります。
ランク区分資料ダウンロードはこちら
対応製品一覧はこちら(ページ上部へ移動します)
通販サイトはこちら(別ウィンドウが開きます)

ランクB(RB):メインテナンスフリーシリーズ

新開発シール構造によって、グリース漏れを大幅に防止し同時に外部からの異物侵入を防ぎます。
潤滑性能の向上により、従来品ランクDと比して3.7倍の長寿命化が図れます。
粉塵の多い環境でのご使用にも最適で、10倍以上の長寿命化を達成した実例もあります。
メインテナンスフリーシリーズ技術資料はこちら
寸法・CADデータはこちら
通販サイトはこちら(別ウィンドウが開きます)

ランクC(RC):グリースシリーズ

適正量のグリース塗布によって寿命が従来品ランクDと比して1.9倍となります。面倒なグリース封入を当社にて行い出荷いたします。
お客様の環境に合わせて、5種類のグリースを用意しております。
(一般産業用・クリーン環境用・真空用・高温低温用・食品設備用)
グリース詳細はこちら
ランクD 標準品寸法・CADデータはこちら
